Дипломная работа: Модернизация телефонной связи на участке Петропаловск-Астана-Алматы


Цена: 5 Скачать
Предмет:
СРЕДСТВА СВЯЗИ И ТЕЛЕКОММУНИКАЦИЙ
Тип работы:
Дипломные работы
Количество страниц:
108





СОДЕРЖАНИЕ















Введение…………………………………………………………………………... 6



1.     Аналитические исследования по теме проекта и



        разработки основых решений по их технической



        реализации   .……………………………………………………………10



1.1    Характеристика существующей линии связи



         Петропавловск – Астана – Алматы  ….…………………………………...10





1.2    Обоснование выбора ВОЛС ....…………………………………………….14



1.3    Преимущество ВОЛС по отношению к другим линиям связи  ....………22



1.4    Синхронная цифровая иерархия   .………………………………………...24





1.5    Общее понятие об SDH…………………………………………………….24



1.6    Структура кадра SDH……………………………………………………....25



1.7    Построение «кольцевой » структуры SDH ...……………………………..28



2.      ТехническАя Часть .. ………………………………………………..30





2.1    Описание аппаратуры STM 16……………………………………….……30





 Синхронная волоконно-оптическая система SL 16……………………....30





2.2    Свойства SL 16………………………………………………………..…….30





2.3    Дальность синхронной линейной аппаратуры  ..……………………..…..31





2.4    Линейное резервное переключение и применение SL 16.…...…………..32





2.5    Синхронный линейный терминал SLТ 16………………………………...33



2.6    Синхронный линейный регенератор SLR16……………………………...34





2.7    Применение оптического усилителя и предусилителя……………….….34





2.8    Автоматическое выключение лазера ……………………………………..35





2.9    Местный контроль и сигнализация  ………………………………………35





2.10   Передача информации в секционный заголовок………………………...36





2.11   Механический дизайн (стойка)…………………………………………...37



2.12   Техническое описание  аппаратуры SL 16…………………………….....39

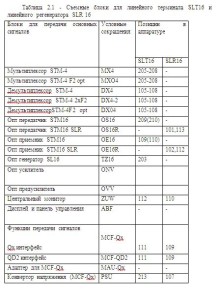

2.13   Съемные блоки для линейного терминала SLТ16 и линейного



  регенератора SLR 16 …………………………………………………...….42





2.14   Синхронный мультиплексор SMA16C…………………………………...43





2.15   Свойства SMA16…………………………………………………………...44



2.16   Техническое описание характеристики аппаратуры  SMA16…......……...47



2.17   Алгоритм и программа расчета показателей состояния



 оборудования на языке Байсик  .……………………………….……........50



2.18    Построение ВОЛС с использованием мультиплексоров и



  разработка схемы организации связи  .……………………….....…….…52



Синхронный линейный мультиплексор с функцией ввода вывода



           SLD 16 ………………………………………………..………………..…..52



2.19    Синхронный мультиплексор SMA1К  ……………………………….……55



2.20   Обеспечение питания для мультиплексора  ......………………….…...…..56











3        Рабочая документация .........………………………………...…..….57



3.1     Обоснование и расчет потребного числа каналов связи ...………..……..57



3.2     Выбор волоконного световода ...…………….……………………………60



3.3     Расчет параметров кабеля ...………………………………………….....…69



3.4     Расчет участка регенерации ……………………………………………..…71

3.5     Расчет дисперсии одномодовых световодов в



 кабельных магистралях ………………………………………………...…76



3.6     Надежность волоконно – оптических систем передач ..………….……..77





3.7     Прокладка кабеля ..…………………………………………………..…….78





3.8     Схема организаций связи ..………………………………………..………80



4.       Бизнес – план…………………………………………………………..81



4.1     Цели задачи ..……………………………………………………………....81





4.2     Характеристика продукции ..…………………………………………..…82



4.3     Сущность предпринимательской сделки ......…………………………….82



4.4     Организационный план ..………………………………………………….82





4.5     Расчет штата ..……………………………………………………………...84





4.6     Производственный план ...…………………………………………………85





4.7     План маркетинга  ..………………………………………………………...86





4.8     Финансовый план ......…………………………………………………..…86





4.9     Расходы ..…………………………………………………………………...87



4.10   Доходы и экономическая эффективность ..……………………………...88



4.11   Метод расчета абсолютной величины чистого дохода NPV ..………….89



4.12   Возможные риски предприятия ..…………………………………….…..91



5.       Разработка инженерных решений и расчеты по  обеспечени безопасностижизнедеятельности,   экологии  ..………………………………….……………………….…92



5.1     Анализ  условий работ при  прокладке  кабеля   ………………………..92



5.2     Восстановление  разрушенных  земель при  прокладке кабеля ..….….. 95





5.3     Расчет  освещения линейно- аппаратного  цеха…………………………97



5.4     Оснащение линейно- аппаратного цеха противопожарными                       средствами ..………………………………………………………………100





Заключение  ...………………………………………………………………106





Список литературы ..………………….…………………………………107







1 Аналитические иследования проблем по теме проекта и разработки основых решений по их технической реализации.



1.2 Обоснование выбора ВОЛС



... Промежуточная аппаратура линейного тракта (ПАЛТ) содержит линейные регенераторы (ЛР), состоящие из ПрОМ, электронного регенератора (Р) и ПОМ, а также устройства питания, ТМ и ТС, СС и другие, обеспечивающие техническую эксплуатацию и контроль качественных показателей промежуточной аппаратуры.



         К настоящему времени создано три типа световодов: со ступенчатым изменением профиля показателя преломления (ППП), имеющие полосу пропускания 50...60 МГц·км, с градиентным ППП, полоса пропускания которых 500...1000 МГц·км, и одномодовые с полосой пропускания несколько десятков Ггц·км . Для систем передачи общегосударственной сети наибольший интерес представляют последние два типа световодов, позволяющие использовать системы передачи большой емкости (третичную и более высокие ступени систем передач). /6,5/



         Важнейшим показателем, характеризующим технико-экономическую эффективность систем передачи, является длина участка регенерации. Таким образом, основными параметрами, определяющими длину участка регенерации, являются: энергетический потенциал Рппр, который зависит от степени совершенства элементов линейного тракта (излучателей и фотодетекторов), и затухание в кабеле aк.



         Мощность на выходе передатчика зависит от типа применяемого излучателя. В качестве излучателя используют полупроводниковые лазеры или светодиоды. Лазеры по сравнению со светодиодами имеют более узкие спектры излучения и диаграмму направленности и применяются, как правило, в линиях связи большой протяженности. Типичное значение мощности, вводимой, в волокно лазеров составляет 1...5 мВт, а для светодиодов - около 0.1 мВт ./2/ ...



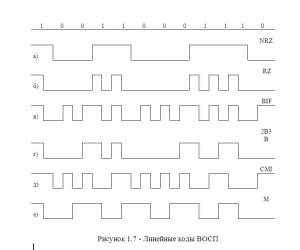

1



2 Техническая часть



2.1 Описание аппаратуры STM16



Синхронная волоконно-оптическая система SL-16







... Синхронное линейное оборудование SL16 обеспечивает передачу до 16 синхронных цифровых сигналов STM-1 при скорости передачи 155.520 Мбит/с или до 16 плезиохронных цифровых сигналов при скорости передачи 139.264 Мбит/с.



Сигналы передаются по одномодовому оптическому волокну с длиной волны 1300нм или 1550нм. Опти­ческий линейный сигнал формируется в соответствии с циклом STM-16 . Скорость передачи битов составляет 2488.320Мбит/с (2,5 Гбит/с). В зависимости от конфигурации оборудования на трибутарные порты могут подаваться электрические или оптические сигналы STM-1 . ...





2.8 Автоматическое  выключение лазера.





Чтобы устранять любую опасность для персонала из-за лазерного излучения, выходящего из поврежденной линии (например перелом волокна), линейный терминал  SLT16 и линейный регенератор SLR16 имеет возможность лазерного отключения, которая автоматически переключает от лазерных передатчиков дефектный участок линии.



Если сигнал на входе оптического приемника потерян более чем 500 мс, лазерный передатчик на  противоположной стороне выключается, таким образом удаляя дефектный участок из обслуживания - лазерный передатчик тогда активизируется циклически каждые 70 с. Когда приемник снова получает правильный сигнал, лазерный передатчик противоположного направления немедленно восстанавливается в режим обслуживания.



При включении внутренних источников питания или после лазерного отключения, вызванного полным сбоем питания в центре теле -связи, лазер передает  автоматически сигнал каждые 2 с, как только допустимые эксплуатационные режимы будут восстановлены - автоматическое возвращение к обслуживанию линии будет возабновлено  /14/.



В линейном оборудование  SL16 предусмотрено резервирование (1 +1). В связи с этим оптические модули в  линейном терминале SLT16 могут быть дублированы.



Линейный терминал  избыточно передает цифровые сигналы через путь 1 и 2. На приемной стороне при  переключении рабочего канала на резерв осуществляется в соответствии с критериями, указанными в ITU-T Рекомендации G.783. Ручное переключение также возможно.























2.9 Местный контроль и сигнализация.





Все устройства линейного оборудования  SL16 имеют управляемую микропроцессором систему контроля.



Аварийные сигналы и акты о неисправностях, обнаруженные линейными терминалами  SLT16 и линейными регенераторами  SLR16, обрабатываются в центральном модуле контроля (ZUW) каждого устройства и переходят на оборудование контроля и дисплей. Для этой цели каждая подстойка имеет дисплей и панель управления (ABF), на которых отображаются аварийные сигналы и акты о неисправностях. Дисплей и модуль управления (ABM) объединен в ABF, который описывает аварийные сигналы и сообщения в алфавитно-цифровым текстом на дисплее с двумя строками. Текст отображается на английском или немецком языках. ...



2







5 Жизнидеятельности, экологии.Разработка инженерных решений и расчеты по обеспечению безопастности



           5.2 Восстановление разрушенных земель при прокладке кабеля



... Снятие, транспортировка и нанесение плодородного слоя почвы выполняются, как правило,  до наступления устойчивых отрицательных температур. При необходимости проведения работ в зимний период плодородный слой почвы должен быть снят и складирован до его промерзания. Плодородный слой почвы снимается с полосы, равной ширине траншеи по верху плюс удвоенная ширина Бермы, а также с мест возможного загрязнения и порчи. Размеры принимаются в зависимости от типа механизма, от способа разработки траншей, глубины и числа прокладываемых оптических кабелей (защитных проводов). Размещение полосы рекультивации относительно оси траншеи, место расположения вынутого из траншеи грунта и плодородного слоя почвы показаны на рисунке 5.1.



     Снятие и перемещение плодородного слоя почвы, как правило, производятся бульдозером вдоль оси траншеи с выездом к полосе отвала под углом 450. Полоса отвала снятого плодородного слоя почвы должна быть параллельна оси траншеи. Передача рекультивированных земель землепользователям оформляется актом в установленном порядке.  ...



Список литературы





1.     Техническая документация по оборудованию К-60П



2.     Цифровые и аналоговые системы передачи. Под ред. В.И. Иванова -  М. «Радио и связь», 1995 г.



3.      Техническая документация по оборудованию К-1020С.



4.      «Справочные материалы по проектированию» Книга 1, Книга 2, Гипросвязь, М., 1999г



5.      SIEMENS Мальке Г., Гессинг П.  «Волоконно-оптические кабели. Основы проектирования кабелей. Планирование систем.» Перевод. Издательство Новосибирск, 1997г. ...
