Мазмұны

Кіріспе. - 2 -

1  Негізгі  бөлім. - 5 -

1.1   Түйінді  потенциалдар  әдісі. - 5 -

2.  Есептің қойылымы. - 9 -

Есептің шығарылуы. - 9 -

Кирхгорф заңы бойынша. - 11 -

Контурлы токтар әдісі - 12 -

Түйінді потенциалдар тәсілі. - 13 -

Қорытынды бөлім. - 15 -

Пайдаланған әдебиеттер тізімі - 16 -

1  Негізгі  бөлім

1.1   Түйінді  потенциалдар  әдісі.

Э . қ . к - нен   тұратын   схеманың   кез – келген   тармағындағы   тоқты   тізбектің   бөлігі   үшін   Ом   заңы   бойынша   табуға  болады .  Ом   заңын   қолдану   үшін ,   әуелі   схеманың   түйіндеріндегі   потенциалдарды   білу   керек .  Схемаларда   түйіндердің   потенциалдарын   белгісіз   ретінде   қабылдап ,  электрлік   тізбектерді   есептеу   әдісін   түйіндік    потенциалдар    әдісі    деп   атайды .  Айталық ,   схемада   n - түйін   болсын .  Схеманың   кез - келген   ( бір )   нүктесі ,  схемада   тоқтың   таралуының   өзгерісін   тудырмай   жермен   қосылуы   мүмкін   болғандықтан ,  схеманың   бір   түйінін   ойша   жермен   қосамыз ,  яғни   оның   потенциалын   нөлге   тең   деп   аламыз .  Соның   нәтижесінде ,  белгісіздердің   саны   n – нен   n – 1 - ге   дейін   азаяды .

Кирхгофтың   бірінші   заңы   бойынша ,  схема   үшін   құрылатын   қажетті   теңдеулер   саны ,  түйіндік   потенциалдар   әдісіндегі  белгісіздер   санына   тең   теңдеу   керек .  Схемадағы   тәуелсіз   контурлардың     саны   бірге   кем    түйіндер   санынан   аз   болған  жағдайда ,   бұл   қарастырылатын   әдісіміз   контурық   тоқтар   әдісіне   қарағанда   өте   тиімді   болады .

28 . 1 – суреттегі   схемаға   көңіл   аударсақ ,  онда   көп   санды   тармақтар   және   салыстырмалы   түрде   алғанда   аз   ғана   түйіндер   бар .  Егер   4 – ші   түйінді   ойша   жермен   қоссақ ,   яғни  q4 – 0   деп   алсақ ,   онда   тек   қана   үш   түйіннің   q1 ,  q 2   және   q3   потенциалдарын   анықтау   керек .   28  –  параграфтағы   белгілеулнрдің   бәрі   бірдей   болу   үшін   тоқтарды   екі   индекспен   жазуға   шарт   қоямыз :   бірінші   индекс   ток   өзінен   ағып   кететін   түйіннің   нөміріне   сәйкес  келсе ,   ал   екіншісі  –  ағып   келетін   тоққа   сәйкес   келеді .   Тармақтардың   өткізгіштіктері   де   екі   индекспен   жазылады .  Бұның   өткізгіштіктердің   21 –  ші   параграфтағы   тармақтардың   кіріс   және   өзаралық   өткізгіштіктерімен   еш   ортақтастығы   жоқ   екенін   еске   сала   кетейік . ...

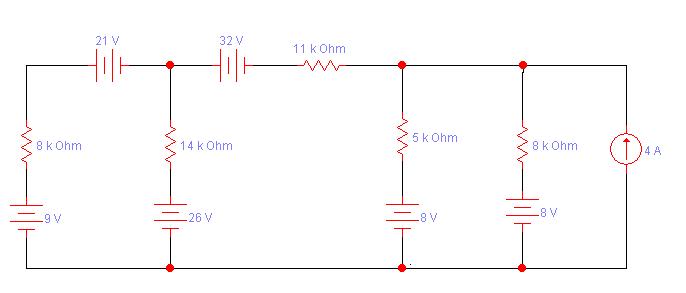

2.  Есептің қойылымы.

Пайдаланған әдебиеттер тізімі

1. Г.В.Зевеке , П.А.Ионкин , А.В.Нетушил , С.В.Страхов – “Основый теорий  цепей”.

2. А.С.Касаткин

3. М.С.Шебес , М.В.Каблукова ...
